CTC Bediening 2025

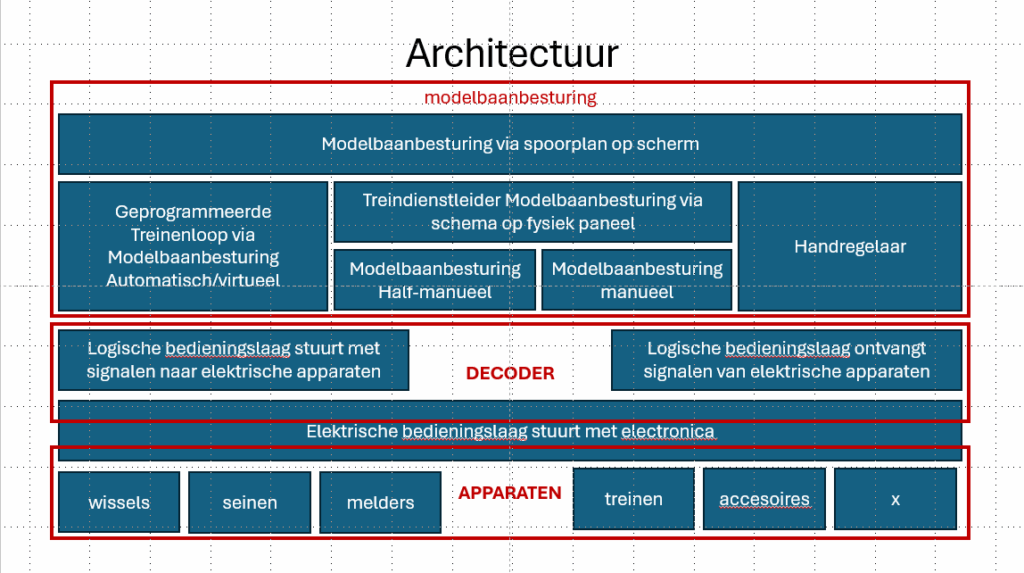

In 2023 heb ik me voorgenomen een CTC-Bedieningspaneel te realiseren dat samenwerkt met RocRail volgens onderstaande architectuur. Ik heb me daartoe aangesloten bij de ontwikkeling die eind 2023 gestart was vanuit de Duitse kerngroep RocRail.

Met een dergelijk CTC-Bedieningspaneel kan in synchroniteit met de besturing via de treinbesturing-programmatuur (RocRail in mijn geval) rijwegen gezet worden en wissels, seinen en waar nodig melders tijdens rangeer-operaties, via knoppen bediend worden. Op het paneel worden de rijwegen en hun status via LED (adresseerbare Neopixel WS2812) getoond. Deze status aansturing wordt door RocRail verricht als reactie op gezette rijwegen of/en geactiveerde melders. RocRail reageert ook op gedrukte toetsen waarmee wissels gezet worden en verandert het LED-patroon van de wissel-CTC-bouwsteen overeenkomstig de status van de wisselstand. RocRail reageert ook op de verandering van status van seinen en indien geïmplementeerd van melders en toont de sein-status respectievelijk de melder-status.

Op het CTC-Bedieningspaneel kan ook een vaste Handregelaar zijn aangebracht die aan een trein of locomotief kan worden toegewezen. Ook is er een CTC-Functietoetsen-deel aanwezig.

Er zijn meerdere CTC-bedieningspanelen gepland die onder de modelbaan weggerold zullen kunnen worden en naar keuze gebruikt kunnen worden om in de vier operatiegebieden die de modelbaan kent, bediening boven het automatische treinbedrijf via RocRail te kunnen uitoefenen.

CTC-Operatiegebieden

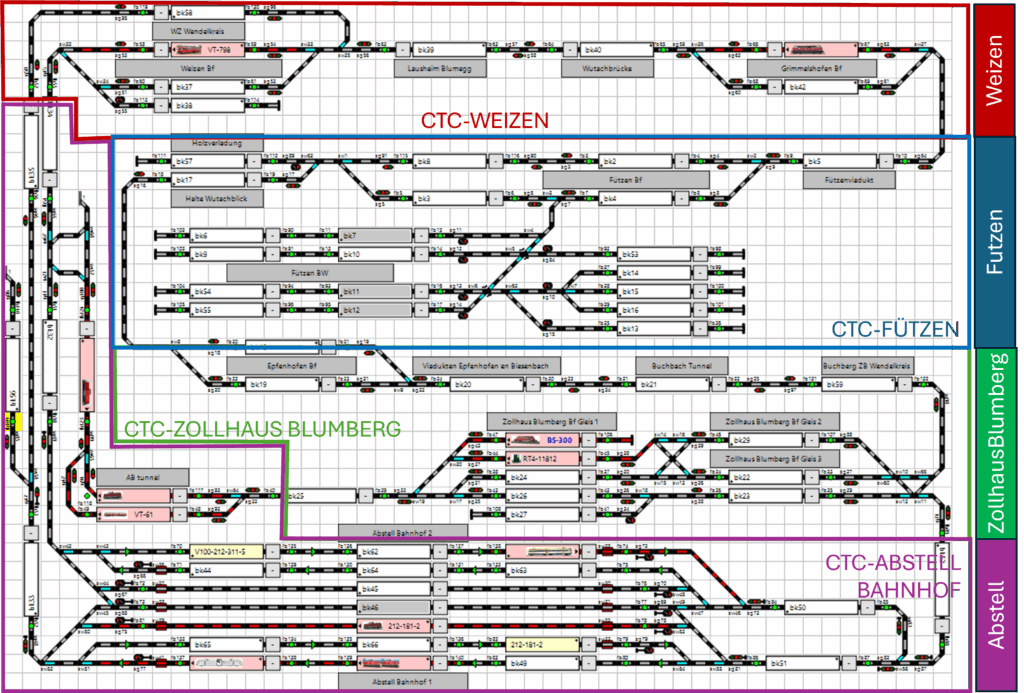

In bovenstaande afbeelding zijn de vier CTC-operatiegebieden weergegeven die vanuit een CTC-Bedieningspaneel kunnen worden bereikt en bestuurd. Op de bedieningspanelen zijn knoppen aanwezig om de bedienbare RocRail-objecten (die binnen het operatiegebied vallen) te kunnen schakelen. Om rijwegen te kunnen zetten naar andere operatiegebieden zijn extra doelblok-knoppen opgenomen. Tenslotte zijn in de CTC-blok-modules in mijn geval een OLED opgenomen waarin het bloknummer, status (kleur) en trein/locomotief-bezetting (LocID) zal worden getoond.

CTC-Bedieningspaneel Weizen

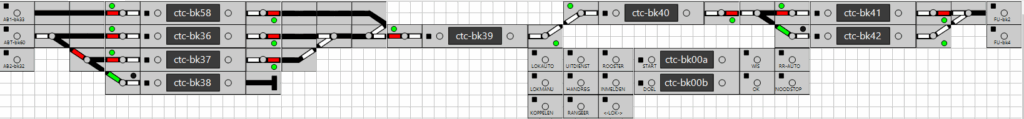

Aan de hand van CTC-Bedieningspaneel Weizen (aangemaakt in RocRail in een apart venster) leggen we de werking uit. De figuur toont hier de CTC-modules (hier direct na activeren van RocRail) zonder enige status van rijwegen, wissel-, sein- en knopstanden. Eerst na CTC-initialisatie stuurt RocRail de initiële toestand van de modelbaan door naar het bedieningspaneel. Daarna is er vanuit de RocRail server synchronisatie op basis van berichten van verandering.

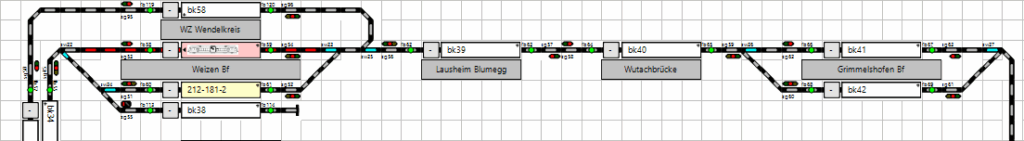

Het CTC-schema is een andere weergave van het sporenplan zoals dat in RocRail als bedienbaar scherm bekend is.

In het OLED-scherm wordt voor elk blok de CTC-bkxx ID-waarde getoond. Wanneer er een verandering in het gekoppelde spoorplan element (bkxx) optreedt wordt de CTC_bxxx-waarde ook veranderd. En dat geldt dus ook voor wissel-, sein- en knopstanden. De knoppen zijn als uitgangen in RocRail aangemaakt en de gekoppelde CTC-knop toont dus ook dezelfde knop-status (op de LED die in de CTC-module is opgenomen). We zien aan de uiterste linker- en rechterzijde extra doelblok-knoppen waarmee doelblokken in een volgende bereikbare CTC-operatiegebied kunnen worden vastgelegd.

Om een rijweg te zetten kiest men het Startblok (waar een trein of locomotief in aanwezig is) en daarna het Doelblok waar deze naartoe moet. Als het Doelblok ook vrij is, wordt door RocRail een rijweg gezet. Afhankelijk van de gekozen modus in RocRail voor de trein of locomotief, zal deze (automatisch) (half-automatisch) of manueel aangestuurd, deze rijweg gaan volgen.

Op het CTC-Bedieningspaneel is ook een CTC-Functietoetsen-deel opgenomen. Dit is bedoeld om de bediening met speciale instructies in het spoorwegbedrijf mogelijk te maken.
