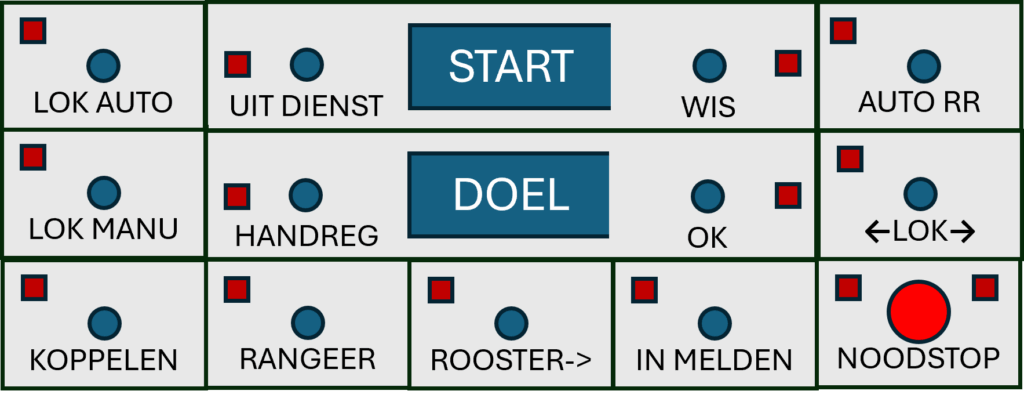

Op een CTC-Bedieningspaneel is een CTC-Functietoetsen-deel opgenomen waarop de onderstaande knoppen voorkomen:
|
Functietoets |
Werking |
Weergave |
Opmerking |
|
LOK-AUTO |
Zet loc in startblok in Auto modus |
Schakelt IN / UIT | |
|
LOK-MANU |
Zet loc in startblok in Manueel modus |
Schakelt IN / UIT | |
|
KOPPELEN |
Koppelt wagons trein aan loc in startblok |
Schakelt IN / UIT (alleen in rangeerbedrijf) | |
|
UIT DIENST |
Zet startblok buiten/in dienst |
Schakelt IN / UIT | |
|
HANDREG |
Wijst loc in startblok toe aan handregelaar op het CTC-paneel |
Schakelt IN / UIT | |
|
RANGEER |
Zet lok in startblok in Rangeermodus |
Schakelt IN / UIT | |
|
ROOSTER -> |
Wijst Dienstrooster toe aan lok in het startblok |
Het eerst beschikbare gevonden dienstrooster voor de Loc in dit blok wordt gestart | |
|
WIS |
Wist instructies | ||
|
OK |
Bevestigt instructies | ||
|
INMELDEN |
Forceert IN Melder ON |
LED-Rood |
Tijdens Rangeerbedrijf |
|
AUTO-RR |
Zet RR in AUTO-modus |
LED Rood |
Automatisch RR-bedrijf AAN / UIT |
|
<- LOK -> |
Wisselt loc-richting |
-> of <- | |
|
NOODSTOP |
Zet alle treinen stil |
AUTO-OFF | |
|
OLED1 |
Tonen 1e ingedrukte knop |
Gekozen Startblok of Loc in Startblok | |
|
OLED2 |
Tonen 2e ingedrukte knop |
Gekozen Doelblok of instructie |
De synchronisatie tussen deze functietoetsen op het CTC-bedieningspaneel en de RocRail, menu-opties en onderliggende commando’s wordt bereikt door de desbetreffende standaard RocRail commando’s als opdracht aan de knop (uitgang) te verbinden. In uitzonderlijke gevallen is er geen bestaand RocRail commando of moeten meerdere commando’s of een analyse worden uitgevoerd. In dat geval wordt een XML-script met de benodigde commando’s binnen een programmastructuur met voorwaarden als extern programma geactiveerd. Dit gebeurt voor in ieder geval voor alle blok-knoppen die een complexe analyse nodig hebben die in één analyserende XML is opgenomen.
